EMQX4.2.1集群部署（使用NGINX作为集群LB）

kevin.Zhu 发布于：2021-7-13 15:52　分类：文摘 　有 20 人浏览，获得评论 0 条　　

https://blog.csdn.net/weixin_39338423/article/details/109444513


EMQX 集群搭建

EMQX官方文档

Zip压缩包安装EMQX

通过 emqx.io 下载要安装的 EMQ X 版本的 zip 包，并发压缩包发送到对应的服务器上，我下载的版本是4.2.1

# 解压Zip包 unzip emqx-centos7-4.2.1-x86_64.zip # 启动EMQ X Broker cd emqx ./bin/emqx start EMQ X Broker 4.2.1 is started successfully! # 查看EMQ X Broker状态 ./bin/emqx_ctl status
Node 'emqx@127.0.0.1' is started
emqx 4.2.1 is running # 停止 EMQ X Broker ./bin/emqx stop # 卸载 EMQ X Broker直接删除解压后的emqx目录即可




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •


  •
			6

    •


  •
			7

    •


  •
			8

    •


  •
			9

    •


  •
			10

    •


  •
			11

    •


  •
			12

    •


  •
			13

    •


  •
			14

    •


  •
			15

    •


  •
			16

    •

配置emqx集群

  1. 设置三台服务器的hostname
# 在三台服务器上分别绑定hosts vim /etc/hosts

10.x.x.132 dev132.insigma.com.cn dev132
10.x.x.133 dev133.insigma.com.cn dev133
10.x.x.134 dev134.insigma.com.cn dev134 # 在三台服务器上分别设置服务器hostname hostnamectl set-hostname <your hostname>




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •


  •
			6

    •


  •
			7

    •


  •
			8

    •


  •
			9

    •
  1. 所有服务器都关闭防火墙
# 查看防火墙状态 firewall-cmd --state #关闭防火墙 systemctl stop firewalld.service # 禁止开机自启动防火墙 systemctl disable firewalld.service




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •


  •
			6

    •


  •
			7

    •
  1. 设置节点名
    分别在三台服务器上编辑etc/emqx.conf配置文件
# 编辑emqx配置文件，设置节点名 vim etc/emqx.conf # 节点名格式为 Name@Host, Host 必须是 IP 地址或 FQDN (主机名.域名)，Host根据服务器的hostname自行修改 node.name = emqx@dev132.insigma.com.cn




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •
  1. 节点加入集群
    启动三台服务器上的emqx服务，并创建集群关联关系：
# 在 dev133.insigma.com.cn，dev134.insigma.com.cn 上执行集群创建命令： # 执行命令加入集群后会清除当前服务器本身全部的数据，同步dev132.insigma.com.cn节点的数据。 # 已经在集群的节点不能在join到其他节点，否则会退出当前集群和join的节点组成一个新的集群 [root@dev133 emqx]# ./bin/emqx_ctl cluster join emqx@dev132.insigma.com.cn =CRITICAL REPORT==== 2-Nov-2020::16:11:08.858576 === [EMQ X] emqx shutdown for join
Join the cluster successfully. Cluster status: #{running_nodes => ['emqx@dev132.insigma.com.cn', 'emqx@dev133.insigma.com.cn'], stopped_nodes => []} # 在 dev134.insigma.com.cn 上执行集群创建命令： [root@dev134 emqx]# ./bin/emqx_ctl cluster join emqx@dev132.insigma.com.cn =CRITICAL REPORT==== 2-Nov-2020::16:11:40.329846 === [EMQ X] emqx shutdown for join
Join the cluster successfully. Cluster status: #{running_nodes => ['emqx@dev132.insigma.com.cn', 'emqx@dev133.insigma.com.cn', 'emqx@dev134.insigma.com.cn'], stopped_nodes => []} # 在集群任意几点查看集群状态 [root@dev132 emqx]# ./bin/emqx_ctl cluster status Cluster status: #{running_nodes => ['emqx@dev132.insigma.com.cn', 'emqx@dev133.insigma.com.cn', 'emqx@dev134.insigma.com.cn'], stopped_nodes => []}




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •


  •
			6

    •


  •
			7

    •


  •
			8

    •


  •
			9

    •


  •
			10

    •


  •
			11

    •


  •
			12

    •


  •
			13

    •


  •
			14

    •


  •
			15

    •


  •
			16

    •


  •
			17

    •


  •
			18

    •


  •
			19

    •


  •
			20

    •


  •
			21

    •


  •
			22

    •


  •
			23

    •


  •
			24

    •


  •
			25

    •


  •
			26

    •


  •
			27

    •


  •
			28

    •


  •
			29

    •


  •
			30

    •


  •
			31

    •


  •
			32

    •

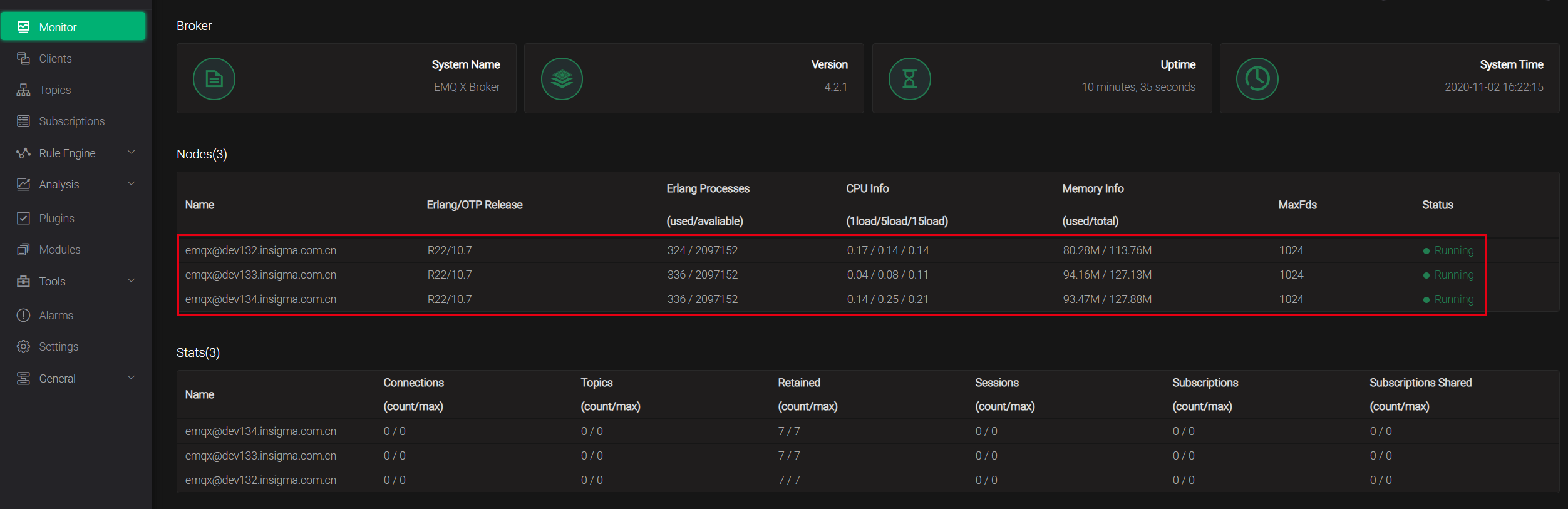

创建集群成功后就能在dashboard控制台上看到集群节点信息
在这里插入图片描述

退出集群

节点退出集群，两种方式:

leave: 让本节点退出集群
force-leave: 从集群删除其他节点

# 在想要主动退出集群的服务器上运行leave命令，当前节点就自动退出集群 ./bin/emqx_ctl cluster leave # 在dev132服务器上运行force-leave命令，即可将dev133服务器踢出集群 ./bin/emqx_ctl cluster force-leave emqx@dev133.insigma.com.cn




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •

NGINX负载均衡

MQTT客户端设备跟NGINX（LB）交互可以使用

安装NGINX

已安装过NGINX可以跳过该环节。

# 安装gcc，编译NGINX依赖gcc环境 yum -y install gcc # 安装pcre、pcre-devel，PCRE(Perl Compatible Regular Expressions) 是一个Perl库，包括 perl 兼容的正则表达式库。 # nginx 的 http 模块依赖 pcre 来解析正则表达式，pcre-devel 是基于 pcre 开发的一个二次开发库。nginx也需要此库 yum install -y pcre pcre-devel # 安装zlib，zlib库提供了很多种压缩和解压缩方式，nginx使用zlib对http包的内容进行gzip yum install -y zlib zlib-devel # 安装openssl，NGINX要支持https依赖SSL协议 yum install -y openssl openssl-devel


cd /usr/local # 下载NGINX安装包，安装包版本查看地址：http://nginx.org/download wget http://nginx.org/download/nginx-1.18.0.tar.gz # 解压安装包 tar -zxvf  nginx-1.18.0.tar.gz

cd nginx-1.18.0 # 编译NGINX，编译时可以制定初始化模块的参数 sudo ./configure --with-http_stub_status_module --with-http_ssl_module --with-stream --with-stream_ssl_module
sudo make # 安装 make install # NGINX启停命令 cd /usr/local/nginx/sbin/ # 检查配置文件是否正确 ./nginx -t # 启动NGINX ./nginx # 停止NGINX，此方式先查出nginx进程id再使用kill命令强制杀掉进程 ./nginx -s stop # 停止NGINX，此方式是待nginx进程处理任务完毕再进行停止 ./nginx -s quit # 重新加载NGINX配置文件 ./nginx -s reload




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •


  •
			6

    •


  •
			7

    •


  •
			8

    •


  •
			9

    •


  •
			10

    •


  •
			11

    •


  •
			12

    •


  •
			13

    •


  •
			14

    •


  •
			15

    •


  •
			16

    •


  •
			17

    •


  •
			18

    •


  •
			19

    •


  •
			20

    •


  •
			21

    •


  •
			22

    •


  •
			23

    •


  •
			24

    •


  •
			25

    •


  •
			26

    •


  •
			27

    •


  •
			28

    •


  •
			29

    •


  •
			30

    •


  •
			31

    •


  •
			32

    •


  •
			33

    •


  •
			34

    •


  •
			35

    •


  •
			36

    •

配置NGINX代理mqtt请求

NGINX使用stream模块进行SSL连接时，需要安装ngx_stream_ssl_module模块，该模块默认不会自动安装，需要我们手动配置；

emqx端口说明表如下，不同版本可能会存在差异，最新端口信息以官方文档为准。

端口 说明
1883 MQTT 协议端口
8883 MQTT/SSL 端口
8083 MQTT/WebSocket 端口
8084 MQTT/WebSocket/SSL 端口
8081 管理 API 端口
18083 Dashboard 端口

NGINX完整配置如下：

# 指定Nginx Worker进程运行用户以及用户组 #user  nobody; # 指定了Nginx要开启的进程数。每个Nginx进程平均耗费10M~12M内存。 worker_processes  auto; # 定义全局错误日志文件。日志输出级别有debug、info、notice、warn、error、crit，其中debug输出日志最为最详细，crit输出日志最少。 error_log  logs/error.log warn; # 用来指定进程pid的存储文件位置 pid        logs/nginx.pid; # 必选配置，配置nginx服务器或与用户的网络连接 events { # 最大连接数，默认为512 worker_connections  512; # 设置网路连接序列化，防止惊群现象发生，默认为on #accept_mutex on; # 设置一个进程是否同时接受多个网络连接，默认为off #multi_accept off; } # 配置tcp 要使用nginx的stream服务节点 stream { # mqtt tcp连接配置 upstream emqx_broker_tcp { #zone tcp_servers 64k; # 如果emqx broker是集群部署的，必须按照mqtt客户端的ip分发到集群中指定的emqx broker服务器保持长连接 hash $remote_addr; server 10.0.27.132:1883 max_fails=2 fail_timeout=10s weight=1; server 10.0.27.133:1883 max_fails=2 fail_timeout=10s weight=1; server 10.0.27.134:1883 max_fails=2 fail_timeout=10s weight=1; } # mqtt tcp连接 server { listen 1883; #监听端口 proxy_connect_timeout 10s; proxy_timeout 10s; #反向代理地址 proxy_pass emqx_broker_tcp; proxy_buffer_size 3M; tcp_nodelay on; } } http { # 文件扩展名与文件类型映射表 include       mime.types; # 默认文件类型，默认为text/plain，这里设定默认类型为二进制流 default_type  application/octet-stream; log_format main '$remote_addr - $remote_user [$time_local] "$request" ' '$status $body_bytes_sent "$http_referer" ' '"$http_user_agent" "$http_x_forwarded_for"'; log_format healthd '$msec"$uri"' '$status"$request_time"$upstream_response_time"' '$http_x_forwarded_for'; access_log  logs/access.log  main; # 允许sendfile方式传输文件，默认为off，可以配置在http块，server块，location块 sendfile        on; #tcp_nopush     on; # 连接超时时间，默认为75s，可以配置在http，server，location块 keepalive_timeout  65; # 开启GZIP压缩，实时压缩输出数据流 #gzip  on; # mqtt websocket连接负载均衡设置 upstream emqx_broker_websocket { #zone tcp_servers 64k; # 如果emqx broker是集群部署的，必须按照mqtt客户端的ip分发到集群中指定的emqx broker服务器保持长连接 hash $remote_addr; server 10.0.27.132:8083 max_fails=2 fail_timeout=10s weight=1; server 10.0.27.133:8083 max_fails=2 fail_timeout=10s weight=1; server 10.0.27.134:8083 max_fails=2 fail_timeout=10s weight=1; } # 指定主机和端口 server { # 监听端口 listen 80; # #监听地址 server_name 10.0.27.122; # 实现URL重定向 #rewrite ^(.*) https://$server_name$1 permanent; #http 转 https access_log logs/access_122.log main; error_log logs/error_122.log error; # 请求的URL过滤，支持正则匹配，~为区分大小写，~*为不区分大小写 location /mqtt { #反向代理地址 proxy_pass http://emqx_broker_websocket; proxy_redirect off; proxy_connect_timeout 60s; proxy_send_timeout 3600s; # websocket连接有效时间，在该时间内没有数据交互的话websocket连接会自动断开 proxy_read_timeout 3600s; proxy_http_version 1.1; # websocket连接的Upgrade必须设置为WebSocket，表示在取得服务器响应之后，使用HTTP升级将HTTP协议转换(升级)为WebSocket协议 proxy_set_header Upgrade $http_upgrade; # websocket 的Connection必须设置为Upgrade，表示客户端希望连接升级 proxy_set_header Connection "Upgrade"; } } }




  •
			1

    •


  •
			2

    •


  •
			3

    •


  •
			4

    •


  •
			5

    •


  •
			6

    •


  •
			7

    •


  •
			8

    •


  •
			9

    •


  •
			10

    •


  •
			11

    •


  •
			12

    •


  •
			13

    •


  •
			14

    •


  •
			15

    •


  •
			16

    •


  •
			17

    •


  •
			18

    •


  •
			19

    •


  •
			20

    •


  •
			21

    •


  •
			22

    •


  •
			23

    •


  •
			24

    •


  •
			25

    •


  •
			26

    •


  •
			27

    •


  •
			28

    •


  •
			29

    •


  •
			30

    •


  •
			31

    •


  •
			32

    •


  •
			33

    •


  •
			34

    •


  •
			35

    •


  •
			36

    •


  •
			37

    •


  •
			38

    •


  •
			39

    •


  •
			40

    •


  •
			41

    •


  •
			42

    •


  •
			43

    •


  •
			44

    •


  •
			45

    •


  •
			46

    •


  •
			47

    •


  •
			48

    •


  •
			49

    •


  •
			50

    •


  •
			51

    •


  •
			52

    •


  •
			53

    •


  •
			54

    •


  •
			55

    •


  •
			56

    •


  •
			57

    •


  •
			58

    •


  •
			59

    •


  •
			60

    •


  •
			61

    •


  •
			62

    •


  •
			63

    •


  •
			64

    •


  •
			65

    •


  •
			66

    •


  •
			67

    •


  •
			68

    •


  •
			69

    •


  •
			70

    •


  •
			71

    •


  •
			72

    •


  •
			73

    •


  •
			74

    •


  •
			75

    •


  •
			76

    •


  •
			77

    •


  •
			78

    •


  •
			79

    •


  •
			80

    •


  •
			81

    •


  •
			82

    •


  •
			83

    •


  •
			84

    •


  •
			85

    •


  •
			86

    •


  •
			87

    •


  •
			88

    •


  •
			89

    •


  •
			90

    •


  •
			91

    •


  •
			92

    •


  •
			93

    •


  •
			94

    •


  •
			95

    •


  •
			96

    •


  •
			97

    •


  •
			98

    •


  •
			99

    •


  •
			100

    •


  •
			101

    •


  •
			102

    •


  •
			103

    •


  •
			104

    •


  •
			105

    •


  •
			106

    •


  •
			107

    •


  •
			108

    •


  •
			109

    •


  •
			110

    •


  •
			111

    •


  •
			112

    •


  •
			113

    •


  •
			114

    •


  •
			115

    •


  •
			116

    •


  •
			117

    •


  •
			118

    •


  •
			119

    •


  •
			120

    •

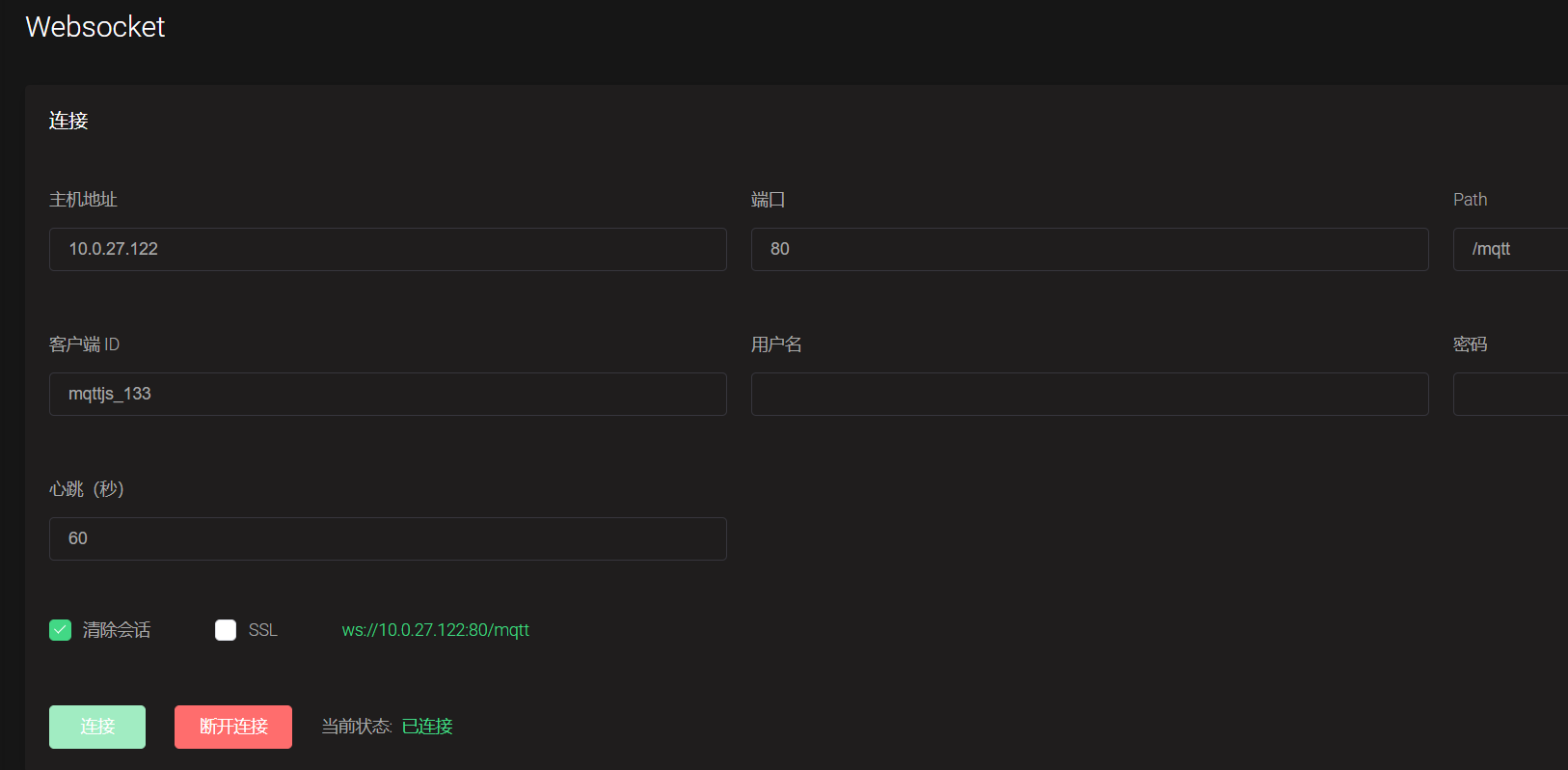

设置完NGINX负载均衡后，即可在一些mqtt连接客户端工具上成功连接
在这里插入图片描述

安装问题汇总

登录dashboard后页面一致提示URL not found
原因：emqx_management （HTTP API 与 CLI 管理）插件监听HTTP的服务的端口默认是8080，8080端口被占用，可以找到占用8080端口的进程kill掉或者修改etc\plugins 目录下的emqx_management.conf配置文件

# 修改监听端口 management.listener.http = 8081




  •
			1

    •


  •
			2

    •

nginx: [emerg] the “ssl” parameter requires ngx_stream_ssl_module in /usr/local/nginx/conf/nginx.conf
原因：NGINX默认不会启动ngx_stream_ssl_module，需要自己手动配置启动
